ورق پانچ
ورق پانچ؛ قیمت روز، جدول وزن، سایزها، چشمه‌ها و خرید

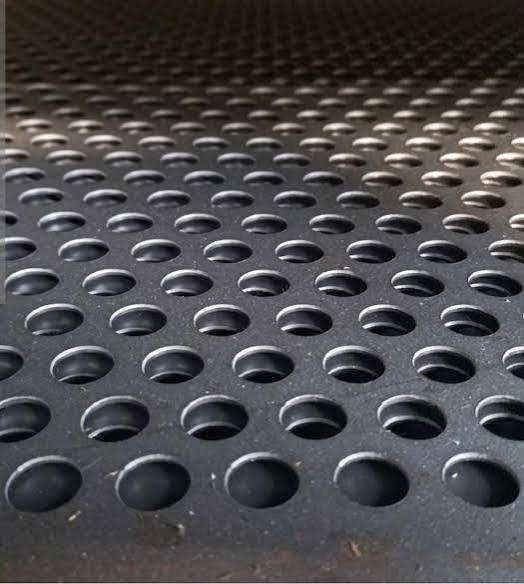

ورق پانچ یا ورق مشبک یکی از محصولات کاربردی صنایع فلزی است که با ایجاد سوراخهای منظم روی ورق‌های فلزی تولید میشود. در این صفحه قیمت ورق پانچ، جدول وزن، ابعاد، ضخامت، انواع چشمه، ورق پانچ گرد و مربع، جنس‌های مختلف، کارخانه‌ها و تولیدکنندگان، کاربردها، مزایا و معایب و راهنمای خرید ورق پانچ از آراز فولاد هگمتان بررسی میشود.
ورق پانچ چیست؟
ورق پانچ یا ورق مشبک، ورق فلزی‌ای است که با استفاده از دستگاه پانچ و ابزارهای مخصوص، سوراخهایی با شکل و آرایش مشخص روی آن ایجاد میشود.
شکل سوراخ، اندازه چشمه، گام سوراخ، ضخامت ورق، ابعاد شیت و جنس ورق از مهم‌ترین مشخصات فنی ورق پانچ هستند. به همین دلیل صرفاً گفتن «ورق پانچ ۲ میل» برای سفارش دقیق کافی نیست و الگوی پانچ نیز باید مشخص شود.
قیمت ورق پانچ
قیمت ورق پانچ فقط به قیمت ورق خام وابسته نیست. ضخامت، جنس، ابعاد شیت، شکل و اندازه سوراخ، گام پانچ، درصد سطح باز، مقدار سفارش، عملیات پانچ، برش و هزینه حمل هم می‌توانند روی قیمت نهایی اثر بگذارند.
برای دریافت قیمت دقیق، جنس + ضخامت + ابعاد + نوع سوراخ + اندازه چشمه + گام + تعداد + مقصد را اعلام کنید.
انواع ورق پانچ
انواع چشمه و سوراخ ورق پانچ
در ورق پانچ، اندازه سوراخ و گام آن باید هم‌زمان مشخص شوند؛ زیرا این دو پارامتر روی درصد سطح باز، وزن نهایی و عملکرد ورق اثر می‌گذارند.
سایزها و ابعاد رایج ورق پانچ
ورق پانچ می‌تواند در ابعاد استاندارد یا سفارشی تولید شود. دو ابعاد رایج شیت در منابع بازار ۱۰۰۰×۲۰۰۰ و ۱۲۵۰×۲۵۰۰ میلیمتر هستند. رول نیز معمولاً با عرض‌های ۱۰۰۰ و ۱۲۵۰ میلیمتر عرضه میشود.
ضخامت‌های ورق پانچ
محدوده قابل تولید به جنس، دستگاه، قالب پانچ و تأمین‌کننده بستگی دارد. برخی تولیدکنندگان ورق پانچ را در بازه‌های وسیع‌تری عرضه می‌کنند.
جدول وزن ورق پانچ
وزن ورق پانچ به ضخامت، ابعاد شیت و درصد سطح پانچشده وابسته است. بنابراین برای یک ورق با ابعاد و ضخامت یکسان، تغییر الگوی پانچ می‌تواند وزن نهایی را تغییر دهد.
| ضخامت | ابعاد | درصد پانچ نمونه | وزن ورق ساده | وزن تقریبی ورق پانچ |
|---|---|---|---|---|
| ۱ mm | ۱×۲ متر | ۱۰٪ | ۱۵٫۷ kg | ۱۴٫۱ kg |
| ۱٫۵ mm | ۱٫۲۵×۲٫۵ متر | ۱۵٪ | ۳۶٫۸ kg | ۳۱٫۳ kg |
| ۲ mm | ۱×۲ متر | ۲۰٪ | ۳۱٫۴ kg | ۲۵٫۱ kg |
| ۲٫۵ mm | ۱٫۲۵×۲٫۵ متر | ۲۵٪ | ۶۱٫۳ kg | ۴۶ kg |
| ۳ mm | ۱٫۲۵×۲٫۵ متر | ۳۰٪ | ۷۳٫۶ kg | ۵۱٫۵ kg |
| ۴ mm | ۱×۲ متر | ۲۰٪ | ۶۲٫۸ kg | ۵۰٫۲ kg |
| ۵ mm | ۱٫۲۵×۲٫۵ متر | ۲۵٪ | ۱۲۲٫۶ kg | ۹۱٫۹ kg |
| ۶ mm | ۱٫۲۵×۲٫۵ متر | ۳۰٪ | ۱۴۷٫۱ kg | ۱۰۲٫۹ kg |
| ۸ mm | ۱×۲ متر | ۲۵٪ | ۱۲۵٫۶ kg | ۹۴٫۲ kg |
| ۱۰ mm | ۱٫۲۵×۲٫۵ متر | ۳۰٪ | ۲۴۵٫۲ kg | ۱۷۱٫۶ kg |
این جدول نمونه محاسباتی است و وزن واقعی به الگوی پانچ، اندازه چشمه، گام سوراخ، تلرانس تولید و ابعاد واقعی بستگی دارد.
فرمول تقریبی وزن ورق پانچ
ابتدا وزن ورق ساده محاسبه میشود و سپس با توجه به درصد سطح حذف‌شده در عملیات پانچ، وزن تقریبی ورق پانچ به دست می‌آید.
برای محاسبه دقیق پروژه‌ای باید هندسه سوراخ‌ها، گام پانچ، ابعاد واقعی و ضخامت واقعی ورق مشخص باشد.
کارخانه‌ها و تولیدکنندگان ورق پانچ
آهن پنجه
مجموعه تخصصی تولید ورق پانچ و توری گسترده که انواع ورق پانچ آهنی، گالوانیزه، استیل و فلزات دیگر را در طرح‌ها و ابعاد متنوع تولید می‌کند.
پانچ سرند تبریز
مجموعه‌ای فعال در تولید ورق‌های مشبک پانچشده از جمله انواع آهن، گالوانیزه و استیل و همچنین محصولات مشبک صنعتی.
فولاد مبارکه اصفهان
ورق‌های فولادی مبارکه می‌توانند به‌عنوان ورق پایه برای تولید ورق پانچ مورد استفاده کارگاه‌ها و تولیدکنندگان محصولات مشبک قرار گیرند.
سایر تولیدکنندگان و کارگاه‌های تخصصی
با توجه به نوع سوراخ، ضخامت، جنس و ابعاد مورد نیاز، تولیدکنندگان تخصصی پانچ می‌توانند محصول را به‌صورت استاندارد یا سفارشی تأمین کنند.
در خرید باید بین «کارخانه تولید ورق پایه» و «تولیدکننده عملیات پانچ» تفاوت قائل شد؛ بسیاری از ورق‌های پانچ با انجام عملیات پانچ روی ورق خام تولید می‌شوند.
کاربردهای ورق پانچ
مزایای ورق پانچ
- امکان تولید در الگوهای متنوع
- تنوع بالا در شکل و اندازه سوراخ
- امکان استفاده برای تهویه و عبور هوا
- قابلیت استفاده در کاربردهای صنعتی و معماری
- امکان انتخاب جنس‌های مختلف
- قابلیت برش و فرم‌دهی با تجهیزات مناسب
- امکان تولید سفارشی بر اساس نقشه
- ظاهر مناسب برای برخی کاربردهای دکوراتیو
معایب و محدودیت‌های ورق پانچ
- پانچ باعث کاهش بخشی از سطح و وزن ورق میشود
- الگوی پانچ روی استحکام و عملکرد ورق اثر دارد
- قیمت آن فقط با قیمت ورق خام تعیین نمی‌شود
- پانچ اشتباه می‌تواند باعث پرت یا عدم تطابق با پروژه شود
- ورق‌های پانچشده ممکن است نیازمند عملیات تکمیلی باشند
- در محیط خورنده انتخاب جنس و پوشش اهمیت زیادی دارد
نقد و بررسی ورق پانچ
مهم‌ترین نکته در خرید ورق پانچ این است که محصول را فقط با ضخامت و قیمت مقایسه نکنید. دو ورق پانچ ۲ میلی‌متری می‌توانند به دلیل تفاوت در اندازه سوراخ، گام پانچ و درصد سطح باز، وزن و عملکرد متفاوتی داشته باشند.
برای کاربردهای تهویه، اندازه بازشو و درصد سطح باز اهمیت زیادی دارد. برای کاربردهای حفاظتی، استحکام و ابعاد سوراخ اهمیت بیشتری پیدا می‌کند. در کاربردهای معماری نیز شکل چشمه، نظم الگو، کیفیت لبه‌ها و ظاهر نهایی اهمیت بیشتری دارد.
بنابراین پیشنهاد قیمت زمانی قابل مقایسه است که مشخصات فنی دو محصول یکسان باشد؛ در غیر این صورت پایین‌تر بودن قیمت لزوماً به معنی مقایسه دو کالای مشابه نیست.
نحوه خرید ورق پانچ از آراز فولاد هگمتان
- کاربرد نهایی ورق پانچ را مشخص کنید.
- جنس ورق را انتخاب کنید؛ آهنی، گالوانیزه، استیل یا جنس مورد نیاز پروژه.
- ضخامت دقیق ورق پایه را مشخص کنید.
- شکل سوراخ را مشخص کنید؛ گرد، مربع، شیار، شش‌ضلعی یا سفارشی.
- اندازه سوراخ یا چشمه را مشخص کنید.
- گام سوراخ و در صورت نیاز درصد سطح باز را تعیین کنید.
- ابعاد شیت یا عرض و طول رول را اعلام کنید.
- تعداد شیت یا وزن مورد نیاز را مشخص کنید.
- محل تحویل را اعلام کنید.
- قیمت روز، موجودی و زمان تأمین را قبل از ثبت سفارش تأیید کنید.
مقاله جامع ورق پانچ؛ از انتخاب تا خرید
ورق پانچ چگونه تولید میشود؟
در فرآیند تولید ورق پانچ، ابتدا ورق فلزی با جنس و ضخامت مناسب انتخاب میشود. سپس دستگاه پانچ با استفاده از قالب و نیروی مشخص، سوراخ‌ها را طبق الگوی مورد نظر روی ورق ایجاد می‌کند. نوع دستگاه، قالب، ترتیب سوراخ‌کاری و مشخصات ورق روی کیفیت محصول نهایی اثر دارند.
ورق پانچ گرد چیست؟
ورق پانچ گرد دارای سوراخهای دایرهای است و یکی از الگوهای رایج ورق مشبک محسوب میشود. قطر سوراخ و گام آن باید هنگام سفارش مشخص شود.
ورق پانچ مربع چیست؟
در ورق پانچ مربع، سوراخ‌ها به شکل مربع ایجاد می‌شوند. اندازه ضلع سوراخ، گام، ضخامت و ابعاد شیت از مشخصات اصلی این محصول هستند.
ورق پانچ گالوانیزه
ورق پانچ گالوانیزه از ورق دارای پوشش روی به‌عنوان ماده پایه استفاده می‌کند و برای کاربردهایی که مقاومت سطحی در برابر خوردگی اهمیت دارد می‌تواند گزینه مناسبی باشد. ضخامت، کیفیت پوشش و شرایط محیطی باید در انتخاب بررسی شوند.
ورق پانچ استیل
ورق پانچ استیل برای محیط‌هایی که مقاومت خوردگی و ویژگی‌های خاص فولاد زنگ‌نزن اهمیت دارد استفاده میشود؛ از جمله برخی کاربردهای غذایی، بهداشتی، صنعتی و معماری.
تفاوت ورق پانچ با توری
ورق پانچ از یک ورق فلزی اولیه تشکیل میشود که روی آن سوراخهایی ایجاد شده است، در حالی که بسیاری از انواع توری از سیم یا رشته‌های فلزی ساخته می‌شوند. ساختار تولید و مشخصات مکانیکی این دو محصول یکسان نیست.
قیمت ورق پانچ چگونه تعیین میشود؟
قیمت نهایی تابعی از قیمت ورق پایه، ضخامت، جنس، ابعاد، قالب و عملیات پانچ، اندازه سوراخ، گام، درصد سطح باز، تعداد سفارش، برش و حمل است.
چرا جدول وزن ورق پانچ اهمیت دارد؟
وزن برای محاسبه هزینه خرید، حمل و مقدار مصرف پروژه اهمیت دارد. اما وزن جدول باید با مشخصات واقعی الگوی پانچ تطبیق داده شود؛ زیرا میزان فلز حذف‌شده از ورق روی وزن نهایی اثر می‌گذارد.
جمع‌بندی
برای خرید ورق پانچ ابتدا کاربرد را مشخص کنید، سپس جنس، ضخامت، ابعاد، شکل سوراخ، اندازه چشمه و گام را تعیین کنید. پس از آن قیمت روز و شرایط تأمین را بر اساس مشخصات دقیق مقایسه کنید.
سوالات متداول ورق پانچ
ورق پانچ چیست؟
ورق پانچ نوعی ورق فلزی است که روی آن سوراخهایی با الگوی مشخص ایجاد شده و به عنوان ورق مشبک نیز شناخته میشود.
قیمت ورق پانچ چگونه محاسبه میشود؟
قیمت به جنس، ضخامت، ابعاد، شکل و اندازه سوراخ، گام پانچ، درصد سطح باز، مقدار سفارش، عملیات پانچ و هزینه حمل بستگی دارد.
ورق پانچ گرد چیست؟
ورق پانچ گرد دارای سوراخهای دایرهای است و قطر سوراخ و گام آن باید هنگام سفارش مشخص شود.
ورق پانچ مربع چیست؟
ورق پانچ مربع دارای سوراخهای مربعی است و اندازه ضلع سوراخ، گام، ضخامت و ابعاد ورق باید مشخص شود.
ابعاد رایج ورق پانچ چیست؟
ابعاد ۱۰۰۰×۲۰۰۰ و ۱۲۵۰×۲۵۰۰ میلیمتر از ابعاد رایج شیت ورق پانچ هستند و ابعاد سفارشی نیز بسته به تولیدکننده قابل بررسی است.
ضخامت ورق پانچ چقدر است؟
ضخامت به جنس و نوع تولید بستگی دارد. در بازار ضخامت‌های مختلف از حدود ۰٫۵ میلیمتر تا ضخامت‌های بالاتر عرضه می‌شوند.
وزن ورق پانچ ۲ میل چقدر است؟
وزن به ابعاد و درصد پانچ بستگی دارد. برای نمونه، ورق ۲ میلیمتر با ابعاد ۱×۲ متر و ۲۰ درصد سطح پانچشده در یک جدول نمونه حدود ۲۵٫۱ کیلوگرم محاسبه شده است.
آیا ورق پانچ گالوانیزه وجود دارد؟
بله. ورق پانچ می‌تواند از ورق گالوانیزه تولید شود و در کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد مورد استفاده قرار گیرد.
ورق پانچ استیل برای چه کاربردهایی است؟
ورق پانچ استیل در برخی کاربردهای صنعتی، غذایی، بهداشتی، معماری و محیط‌های نیازمند مقاومت خوردگی استفاده میشود.
آیا ورق پانچ سفارشی تولید میشود؟
بسته به جنس، ضخامت، اندازه سوراخ، قالب، ابعاد و ظرفیت تولیدکننده، امکان تولید طرح‌های سفارشی وجود دارد.
اندازه چشمه ورق پانچ چیست؟
اندازه چشمه به اندازه بازشوی ایجادشده روی ورق گفته میشود و بسته به شکل سوراخ می‌تواند به صورت قطر، ضلع یا ابعاد مشخص بیان شود.
گام پانچ چیست؟
گام پانچ فاصله مشخص بین الگوهای سوراخ‌کاری است و روی درصد سطح باز، ظاهر و وزن نهایی ورق اثر می‌گذارد.
ورق پانچ برای تهویه مناسب است؟
ورق پانچ در کاربردهای تهویه و عبور هوا استفاده میشود. انتخاب اندازه سوراخ و درصد سطح باز باید بر اساس نیاز پروژه انجام شود.
ورق پانچ در چه صنایعی کاربرد دارد؟
در معماری، ساختمان، تهویه، تجهیزات صنعتی، ماشین‌آلات، حفاظ‌ها، فیلترها، صنایع غذایی و برخی کاربردهای دکوراتیو استفاده میشود.
برای خرید ورق پانچ چه اطلاعاتی لازم است؟
جنس، ضخامت، ابعاد، شکل سوراخ، اندازه چشمه، گام، تعداد و محل تحویل اطلاعات اصلی برای استعلام هستند.
چگونه ورق پانچ از آراز فولاد هگمتان خریداری کنیم؟
مشخصات فنی ورق، مقدار مورد نیاز و محل تحویل را اعلام کنید تا قیمت و شرایط تأمین بررسی شود.
استعلام قیمت ورق پانچ از آراز فولاد هگمتان
جنس، ضخامت، ابعاد، شکل سوراخ، اندازه چشمه، مقدار و محل تحویل را اعلام کنید تا قیمت و شرایط تأمین بررسی شود.
